BRIGADE/Plus
Komplette Tool-Box für die Analyse und die Konstruktion von Brücken und Ingenieurbauten.
Was ist BRIGADE/Plus?
BRIGADE/Plus bietet eine einfach zu bedienende Umgebung für die Modellierung aller Arten von Brücken und Ingenieurbauten. Auf der intuitiven Benutzeroberfläche sind Modellierung, Analyse und Visualisierung der Ergebnisse integriert. Das parametrische, funktionsbasierte Konzept ermöglicht eine effiziente Modellierung von komplexen Strukturen.
In unserer Software sind vordefinierte Lastfälle, Fahrzeuge und Lastkombinationen in Übereinstimmung mit einer Vielzahl von Konstruktionsvorschriften, einschließlich der Eurocodes mit verschiedenen nationalen Anhängen, berücksichtigt.
BRIGADE/Plus bietet eine umfassende Auswahl an fortschrittlichen Funktionen wie transiente und stationäre dynamische Analysen, nichtlineare Materialmodelle und Kontaktinteraktionen. Die Ergebnisse lassen sich leicht in 3D-Plots und 2D-Diagrammen visualisieren. Mit dem integrierten Berichtsgenerator lassen sich Eingabe- und Ergebnisberichte effizient erstellen. Die Ergebnisse können automatisch in das Reinforcement Modul ConcreteDesigner oder in ein kundeneigenes Programm für das Reinforcement Design exportiert werden.
Hauptfunktionen von BRIGADE/Plus
Einfach zu bedienende Modellierungsumgebung
Einfach zu bedienende Umgebung für die Modellierung von Brücken und anderen Bauten.
Modellierungskonzept
Parametrisches, featurebasiertes Konzept, das eine schnelle und einfache Modellierung komplexer Geometrien ermöglicht.
Vollständiges Set an Analyseverfahren
Einschließlich Statik, Wärmeübertragung, Dynamik und Kopplung.
Bewegliche Lasten
Marktführende Technologie zur Bewertung der Reaktion von beweglichen Lasten.
Dynamisches Verhalten von beweglichen Lasten
Effiziente Analyse der dynamischen Reaktion von beweglichen Lasten.
Vorspannungen
BRIGADE/Plus ermöglicht die Analyse von Vorspannungen.
Lastkombinationen
Hochmoderne Lastkombinationen werden automatisch berücksichtigt.
Segmentbauweise
Die Auswirkungen einer segmentalen Konstruktion können durch Hinzufügen und Entfernen von Teilen der Struktur, Lasten, Randbedingungen usw. während der Berechnung analysiert werden.
Nichtlineares Materialverhalten
Mit BRIGADE/Plus lässt sich nichtlineares Materialverhalten berücksichtigen.
Robuste Definition von Kontakten
BRIGADE/Plus bietet ein Tool zur Definition von Kontakten.
Visualisierung der Ergebnisse
Eine große Auswahl an Nachbearbeitungsfunktionen für eine effiziente Interpretation der Ergebnisse
Reportgenerator
BRIGADE/Plus enthält Generatoren für die automatische Erstellung von Eingabe- und Ergebnisberichten.
Reinforcement Design
Die Bewehrung nach Eurocode kann mit dem Modul ConcreteDesigner einfach berechnet werden.
Integrierte Abaqus-Solver-Technologie
BRIGADE/Plus enthält einen integrierten Abaqus FEA Solver von SIMULIA.
Scripting Funktionalität
BRIGADE/Plus verwendet umfangreich die Skriptsprache Python.
BRIGADE Kundenreferenz
Als BRIGADE-Anwender seit über 14 Jahren beschreibt Max Fredriksson, Business Manager für die Abteilung Brücken- und Ingenieurbau bei Inhouse Tech, wie BRIGADE in seinem Unternehmen eingesetzt wird.
Die Funktionen von BRIGADE/Plus im Detail
BRIGADE/Plus bietet eine einfach zu bedienende Umgebung für die Modellierung aller Arten von Brücken und anderen Bauten wie Tunneln, Dämmen und Türmen etc.
In der einheitlichen grafischen Benutzeroberfläche sind Modellierung, Analyse und Visualisierung der Ergebnisse integriert. Neueinsteiger können sich leicht einarbeiten, während erfahrene Benutzer ihre Produktivität steigern können.
BRIGADE/Plus bietet ein parametrisches, feature-basiertes Konzept, das eine schnelle und einfache Modellierung komplexer Geometrien ermöglicht.
Modelleigenschaften und -attribute (Materialien, Querschnittseigenschaften, Lasten, Randbedingungen etc.) werden explizit benannt und können einfach der ausgewählten Geometrie des Modells zugewiesen werden.
BRIGADE/Plus bietet eine große Auswahl an Analyseverfahren:
Statisch:
- Lineares und nichtlineares statisches Verhalten
- Knick-Eigenwerte
- Einsturz und Nachbeulverhalten
Wärmeübertragung:
- Analyse der instationären Wärmeübertragung
- Analyse der Wärmeübertragung im stationären Zustand
Dynamisch:
- Ermittlung der Eigenfrequenzen
- Modaler dynamischer Zeitverlauf
- Impliziter dynamischer Zeitverlauf (linear & nichtlinear)
- Dynamischer eingeschwungener Zustand
- Antwortspektrum
- Random Response
Gekoppelt:
- Sequentiell gekoppelte thermische Spannungsanalyse
BRIGADE/Plus enthält ein innovatives Verfahren zur Bewertung des statischen Verhaltens von beweglichen Lasten.
Das Verfahren basiert auf Einflussflächen/Einflusslinien und netzunabhängigen Fahrbahnverläufen. Fahrzeuge können aus Achsen mit festen oder variablen Innenabständen und in Kombination mit beweglichen Lasten auf der Oberfläche zusammengesetzt sein. Mehrere gleichzeitig auf verschiedenen Fahrspuren fahrende Fahrzeuge werden automatisch berücksichtigt.
Fahrzeuge können manuell erstellt oder aus einer Datenbank von Konstruktionsnormen generiert werden, z. B. Eurocode, AAASHTO, British Standard und den skandinavischen Straßen- und Eisenbahnbrückencodes.
.

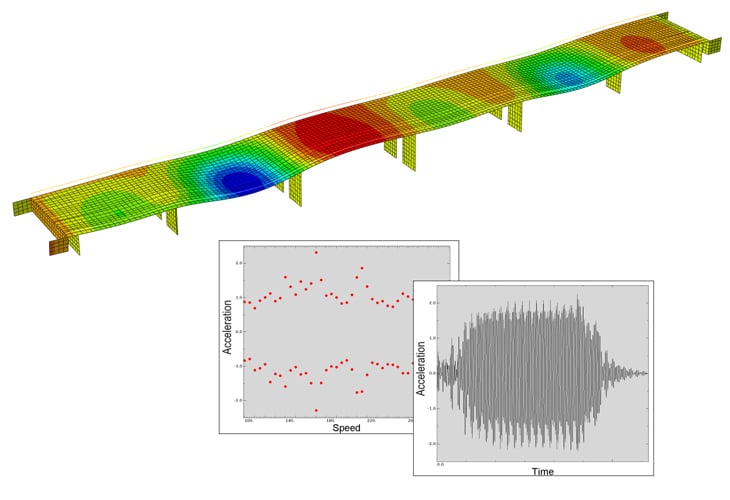

BRIGADE/Plus beinhaltet eine effiziente Analyse der dynamischen Reaktion von beweglichen Lasten. Einzelne oder mehrere Spuren lassen sich leicht definieren. Vordefinierte HSLM-Fahrzeuge sind verfügbar, und benutzerdefinierte Fahrzeuge können leicht erstellt und angewendet werden. Die Fahrzeuge werden für einen benutzerdefiniertes Set von Geschwindigkeiten analysiert. Die Ergebnisse werden automatisch erfasst, so dass eine effiziente Auswertung und Berichterstattung möglich ist.

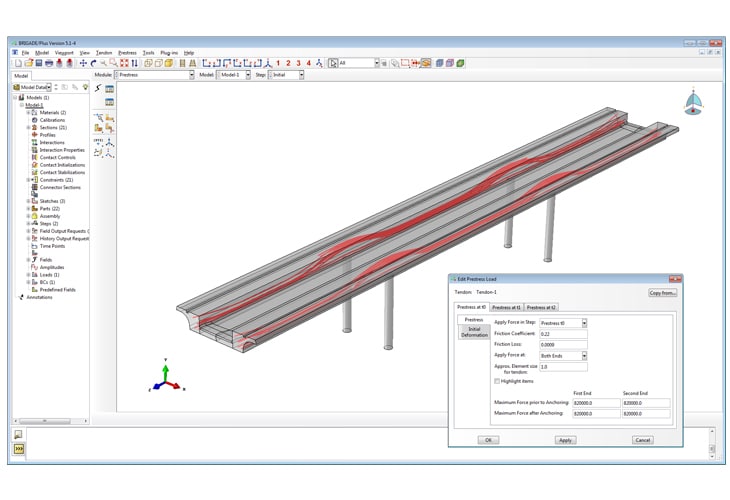

BRIGADE/Plus ermöglicht die Analyse von Vorspannungen. Die Ausrichtungen von Längs- und Querspanngliedern sind einfach zu definieren. Kurzfristige Verluste (Reibung, Wackeln und Verankerung) werden automatisch berechnet.
Zu BRIGADE/Plus gehört eine hochmoderne Funktion zur Berechnung von Lastkombinationen, die automatisch berücksichtigt, ob die Lasten eine negative oder entlastende Wirkung auf die Konstruktionen haben. Lastkombinationen können manuell erstellt oder aus einer Datenbank von Konstruktionsnormen generiert werden, z. B. Eurocode, AAASHTO, British Standard und den skandinavischen Straßen- und Eisenbahnbrückencodes.
Mit BRIGADE/Plus können die Auswirkungen einer segmentalen Konstruktion analysiert werden. Dabei werden Teile der Struktur, Lasten, Randbedingungen usw. während der Analyse hinzugefügt oder entfernt.
BRIGADE/Plus kann auch nichtlineares Materialverhalten berücksichtigen. Die Datenbank der Werkstoffmodelle umfasst z. B. Beton, Metall, Drucker-Prager und Drucker-Prager/Cap. Das Materialverhalten kann temperaturabhängig sein.
BRIGADE/Plus bietet ein leistungsfähiges Tool zur Definition von Kontakten. Der Kontakt kann zwischen zwei verformbaren Körpern oder zwischen einem verformbaren Körper und einer starren Oberfläche definiert werden.
- Elementbasierte oder knotenbasierte Flächen
- Harter oder weicher Kontakt
- Small oder finite Sliding
- Reibungsverhalten kann integriert werden
- Dämpfung kann integriert werden

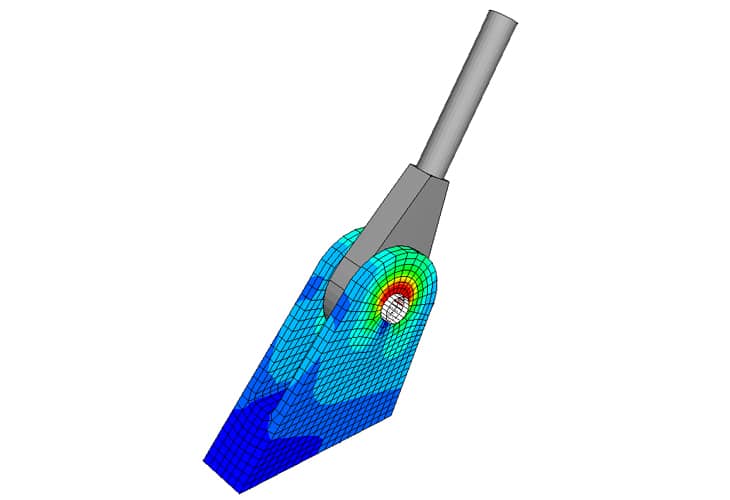

BRIGADE/Plus bietet eine große Auswahl an Nachbearbeitungsfunktionen für eine effiziente Interpretation der Ergebnisse:
- Konturdiagramme (verformtes oder unverformtes Modell)
- Diagrammdarstellungen
- Vektorielle Darstellungen
- Markierungsdiagramme
- Overlay-Diagramme
- Animation der Ergebnisse
- Visualisierung von extrem ungünstig wirkenden Verkehrslasten
- Exportieren nach MS Excel
Mit BRIGADE/Plus werden Eingabe- und Ergebnisberichte automatisch erstellt.
Die Notwendigkeit des Reinforcement Designs nach Eurocode kann mit dem Modul ConcreteDesigner einfach berechnet werden.
BRIGADE/Plus enthält einen integrierten Abaqus FEA Solver von SIMULIA, dem weltweit führenden Anbieter von fortschrittlichen Finite-Elemente-Solvern. Damit sind hohe Genauigkeit und Effizienz gewährleistet.
